Kreuzstrom-wärmetauscher

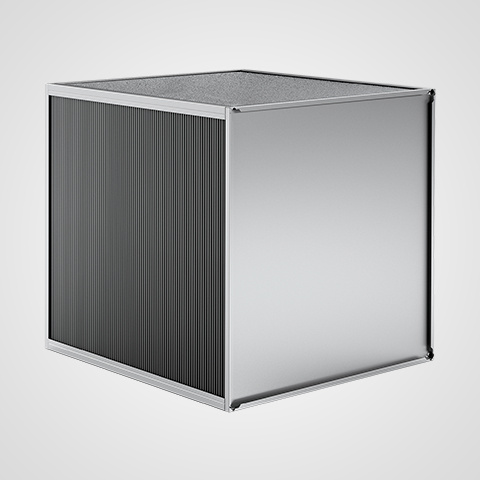

Model H2

Das Model H2 ist ein leistungsstarker, optimierter Kreuzstromwärmetauscher.

Berechnen Sie mit Heatex Select
Höchste Effizienz
Höchste Effizienz

Über 80% Wirkungsgrad mit einem Wärmetauscher

Kompakt
Kompakt

Hohe Leistungsdichte

Niedriger Druckverlust
Niedriger Druckverlust

Aufgrund eines optimierten Plattengeometrie

Höchste Effizienz
Höchste Effizienz

Über 80% Wirkungsgrad mit einem Wärmetauscher

Kompakt
Kompakt

Hohe Leistungsdichte

Niedriger Druckverlust
Niedriger Druckverlust

Aufgrund eines optimierten Plattengeometrie

PRODUKT INFORMATION

Überblick

Das Model H2 ist unser effizientester Kreuzstromwärmetauscher. Es kombiniert geringes Gewicht mit hoher Differenzdruckbeständigkeit und erreicht Temperaturwirkungsgrade über 80%.

Der Wirkungsgrad wird durch die kompakte Bauweise und unser patentierte Plattengeometrie erreicht, das selbst bei niedrigeren Geschwindigkeiten hohe Turbulenzen erzeugt und gleichzeitig den Druckverlust gering hält.

Eine grosse Bandbreite von Optionen, einschließlich lackiertem Gehäuse, epoxybeschichteter und versiegelten Platten, verbessert die Korrosionsbeständigkeit und minimiert die Luftleckage noch weiter. Für alle unsere Kreuzstromwärmetauscher ist maßgeschneidertes Zubehör wie Bypass und Klappen erhältlich.

Die Leistung des Model H2 ist nach Eurovent, AHRI und TüvSüd zertifiziert. Es ermöglicht Konfigurationen, die den Anforderungen von Ecodesign 1253/2014 entspricht.

Heatex Kreuzstromplattenwärmetauscher erfüllen alle gängigen Hygieneanforderungen.

Technische Daten

Verfügbaren Größen und Optionen.

Modulgrößen
  • 600 – 3000 mm
Plattengröße
  • 500 / 600 / 700 / 750 / 850 / 1000 / 1200
Plattenmaterial
  • Aluminium
  • Epoxy
Endplatte
  • Aluzink >600
  • Aluminum <300
Eckprofile
  • 90 ° Aluminium
  • 45 ° Aluminium (nicht verfügbar bei H2 1200)
Maximal zulässige Temperatur und Abdichtung
  • 90 ° C – Silikonfrei
  • 200 ° C – Silikonhaltig
  • 240 ° C – Silikonhaltig
Max. Leckage (in %)
  • 0,1% des Nennvolumenstroms mit silikonfreiem Dichtmittel.
  • Differenzdruck von 400 Pa.
  • 1% des Nennvolumenstroms für alle Ausführungen mit Silikondichtmittel
Max. zulässiger Differenzdruck
  • 1800 – 3000 Pa, abhängig vom Plattenabstand
  • > 3000 Pa für Plattenabstände über 4 mm
  • Für H2 1200/2400: 1500 – 1700 Pa für Plattenabstände 2,0 mm – 3,0 mm
  • > 3000 Pa für Plattenabstände über 4 mm
Unterlagen
Technische Dokumentation
Konformität
  • Leistung - Eurovent

    EN
  • Leistung - AHRI

    EN
  • Leistung - TüvSüd

    EN
  • Hygiene

    EN

OPTIONEN

Wir bieten eine grosse Bandbreite von Optionen für verschiedene Anwendungs- und Leistungsanforderungen.

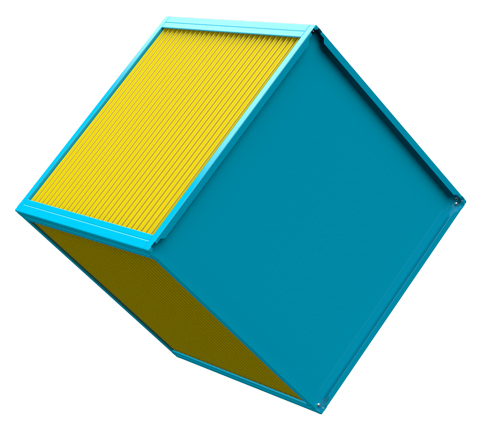

Epoxyplatten
Epoxybeschichtung

Für einen erhöhten Korrosionsschutz in anspruchsvollen Anwendungen wie in Küstenumgebungen sind alle Heatex Aluminiumwärmetauscher mit epoxybeschichteten Platten erhältlich.

Für den höchsten Korrosionsschutz empfehlen wir, ebenfalls das lackierte Gehäuse auszuwählen.

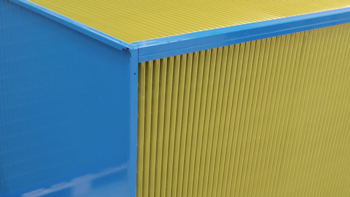

Lackierter Rahmen
Beschichteter Rahmen

Für den Korrosionsschutz bei nassen und feuchten Anwendungen sind alle Heatex Wärmetauscher mit pulverbeschichtetem Rahmen erhältlich.

Für den höchsten Korrosionsschutz empfehlen wir, die epoxybeschichteten Platten mit auszuwählen.

Bild demnächst
Versiegelte Schnittkanten

Geringste Leckage durch das zusätzliche Versiegeln der Schnittkanten. Dies bedeutet eine Abdichtung der Fugen entlang der Schnittkanten im Eckprofil. Bei Bedarf kann eine Dichtigkeitsprüfung vorgenommen werden. Diese Option ist mit dem zusätzlichen Korrosionschutz kombinierbar.

ZUBEHÖR

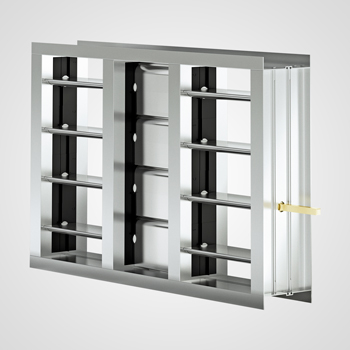

Dämpfer
Klappen

Geeignet zum Schließen / Öffnen des Bypass-Wärmetauschers in Verbindung mit einem Kreuzstromwärmetauscher.

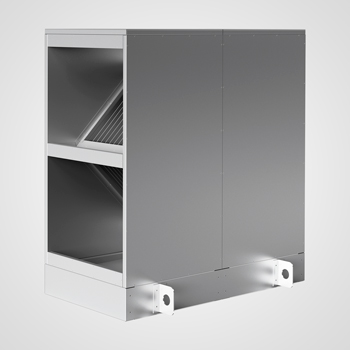

Heatex Modell CS Gehäuse
Model CS

Das Model CS ist ein Gehäuse für die Heatex Kreuzstromwäretauscher Model H und H2.

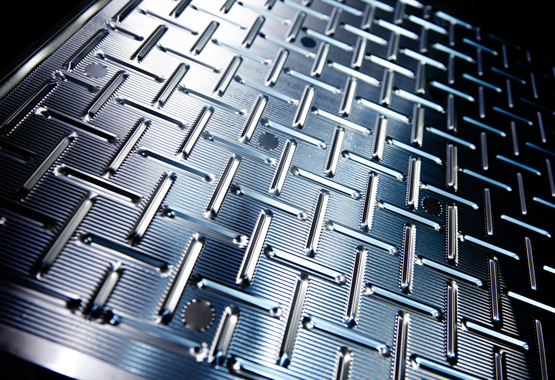

Heatex Modell H2 Platte
Hohe Effizienz

Die Effizienz wird durch eine einzigartige und optimierte Plattengeometrie verbessert, die selbst bei niedrigeren Geschwindigkeiten Turbulenzen erzeugt.

Alle Einheiten werden in unseren globalen Produktionsstätten mit unseren eigenen Produktionsanlagen nach standardisierten Prozessen hergestellt, um weltweit eine einheitliche Produktqualität und kurze Lieferzeiten zu gewährleisten.

Heatex Plattenwärmetauscher sind geprüft und zugelassen
Konformität

Heatex Luft-Luft-Wärmetauscher erfüllen alle nationalen und lokalen Bauvorschriften.

Wir verfügen weltweit über mehrere Zertifizierungen für Produkt- und Betriebsqualität, darunter Eurovent, AHRI, EAC, RLT-Hygiene und ISO 9001.

Unsere Produkte sind praxiserprobt und liefern nachweislich einen schnellen ROI.

Computer und Männer im Büro
Technische Fachkentnis

Mit einem globalen Team aus Vertrieb und technischem Support reagiert Heatex schnell auf Anfragen. Wir verfügen über das technische Know-how, um Lösungen an Ihre individuellen Bedürfnisse anzupassen.

Unsere Produkte entsprechen immer den Standards, entsprechen den Codes und Spezifikationen (oder übertreffen diese sogar) und erfüllen immer die höchsten technischen Standards.

ANWENDUNGEN

Heatex Model H2 Kreuzstromwärmetauscher werden in einem breiten Anwendungsbereich eingesetzt.
