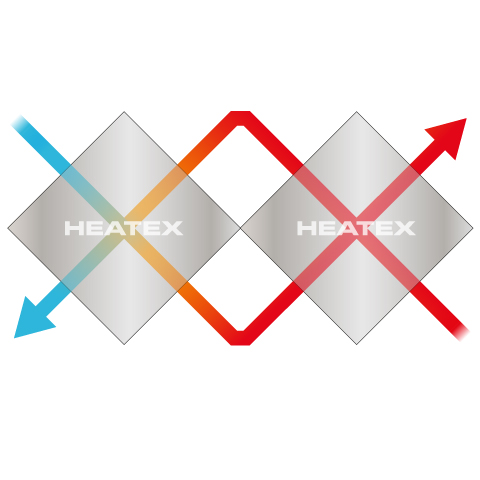

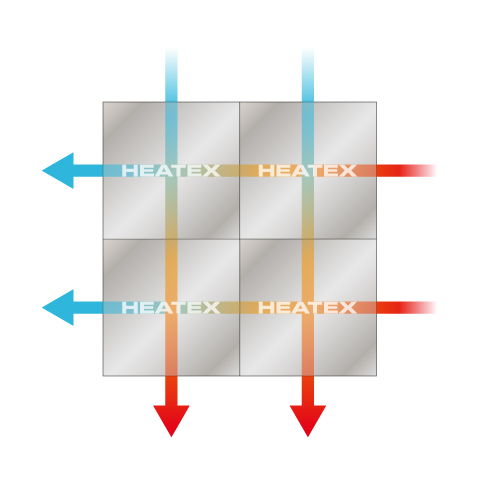

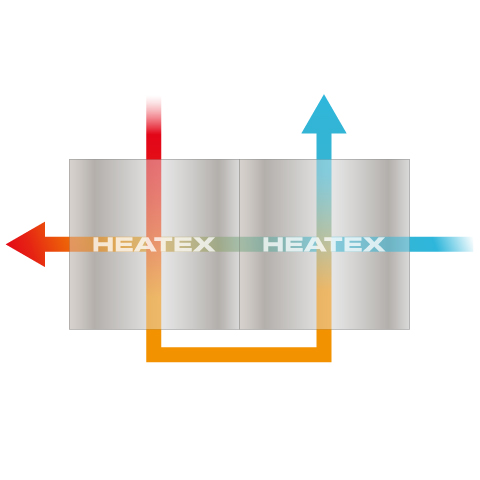

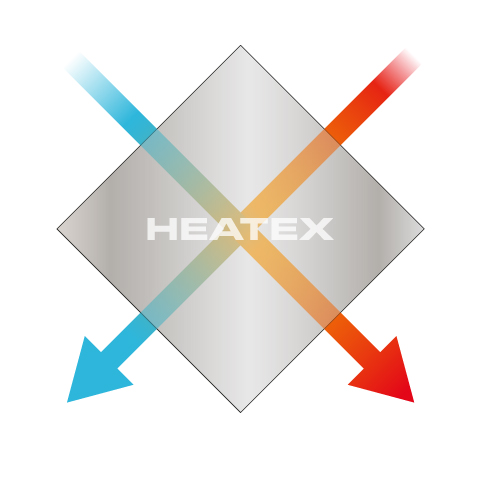

Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Modell Z
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Heatex Kreuzstrom-Luftstromkonfiguration
Kreuzstrom-wärmetauscher

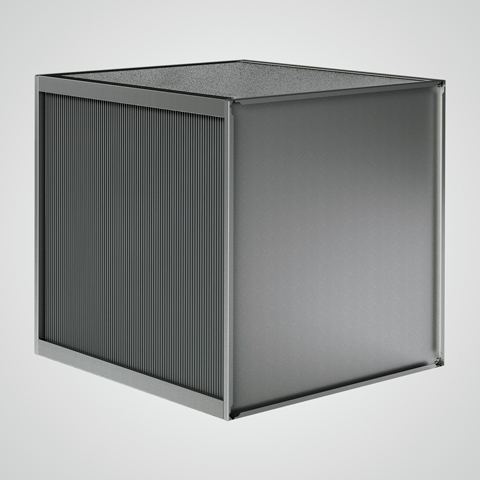

Model Z

Das Model Z ist für den Betrieb in korrosiven Umgebungen und für Hochleistungsanwendungen ausgelegt.

Wenden Sie sich zur Berechnung an Heatex
Korrosionsbeständig
Korrosionsbeständig

Die gesamte Einheit besteht aus säurebeständigem Edelstahl

Robust
Robust

Bietet unseren höchsten Differenzdruckwiderstand

Hohe Effizienz
Hohe Effizienz

Ein einzelner Wärmetauscher kann einen Wirkungsgrad von 65 – 70% erreichen

Korrosionsbeständig
Korrosionsbeständig

Die gesamte Einheit besteht aus säurebeständigem Edelstahl

Robust
Robust

Bietet unseren höchsten Differenzdruckwiderstand

Hohe Effizienz
Hohe Effizienz

Ein einzelner Wärmetauscher kann einen Wirkungsgrad von 65 – 70% erreichen

Produkt Information

Überblick

Das Model Z ist für den Betrieb in korrosiven Umgebungen und für Hochleistungsanwendungen ausgelegt. Die gesamte Einheit besteht aus säurebeständigem Edelstahl und ein einzelner Wärmetauscher kann einen vernünftigen Wirkungsgrad von 65 – 70% erreichen.

Basierend auf dem gleichen bewährten Plattengeometrie wie Model H ähnelt der Wirkungsgrad des Models Z dem des Models H, bietet jedoch aufgrund seiner Edelstahlplatten einen noch höheren Differenzdruckwiderstand.

Eine große Bandbreite von Optionen, einschließlich lackiertem Gehäuse, epoxy beschichteter und versiegelten Platten, verbessert die Korrosionsbeständigkeit und minimiert die Luftleckage noch weiter. Für alle unsere Kreuzstromwärmetauscher ist maßgeschneidertes Zubehör wie Bypass und Klappen erhältlich

Model Z ist unser langlebigster Kreuzstromwärmetauscher.

Heatex Kreuzstromplattenwärmetauscher erfüllen alle gängigen Hygieneanforderungen.

Technische Daten

Alle Größen und Optionen aufgelistet.

Kombinierte Modulgröße
  • 600 & 1200 mm
Plattengröße
  • 600 mm
Plattenmaterial
  • Edelstahl 1.4404 (ASTM 316)
Endplatten
  • Edelstahl 1.4404 (ASTM 316)
Eckprofile
  • 90 ° Edelstahl 1.4404 (ASTM 316)
Maximal zulässige Temperatur und Abdichtung
  • 90 ° C – Silikonfrei
  • 200 ° C – Silikonhaltig
  • 240 ° C – Silikonhaltig
Max. Leckage (in %)
  • 0,1% des Nennluftstroms mit silikonfreiem Dichtmittel
  • > 1% mit Silikondichtmittel
Max. zulässiger Differenzdruck
  • <4000 Pa
Unterlagen
Technische Dokumentation

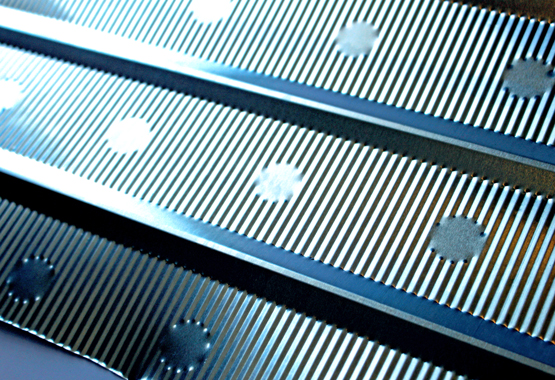

Heatex Modell H Platte
Hohe Effizienz

Die bewährte Plattengeometrie erzeugt Turbulenzen auch bei niedrigeren Geschwindigkeiten, was in Kombination mit hohen Kanalhöhen zu einem geringen Druckverlust und einer vollständigen Effizienzsteigerung führt.

Alle Einheiten werden in unseren globalen Produktionsstätten mit unseren eigenen Produktionsanlagen nach standardisierten Prozessen hergestellt, um weltweit eine einheitliche Produktqualität und kurze Lieferzeiten zu gewährleisten.

Heatex Plattenwärmetauscher sind geprüft und zugelassen
Konformität

Heatex Luft-Luft-Wärmetauscher erfüllen alle nationalen und lokalen Bauvorschriften.

Wir verfügen weltweit über mehrere Zertifizierungen für Produkt- und Betriebsqualität, darunter Eurovent, AHRI, EAC, RLT-Hygiene und ISO 9001.

Unsere Produkte sind praxiserprobt und liefern nachweislich einen schnellen ROI.

Computer und Männer im Büro
Technische Fachkentnis

Mit einem globalen Team aus Vertrieb und technischem Support reagiert Heatex schnell auf Anfragen. Wir verfügen über das technische Know-how, um Lösungen an Ihre individuellen Bedürfnisse anzupassen.

Unsere Produkte entsprechen immer den Standards, entsprechen den Codes und Spezifikationen (oder übertreffen diese sogar) und erfüllen immer die höchsten technischen Standards.

Anwendungen

Model Z wird oft in den folgenden Anwendungen verwendet.
