Zubehör

Klappen

Geeignet zum Schließen / Öffnen des Bypass-Wärmetauschers in Verbindung mit einem Kreuzstromwärmetauscher.

Produkt Information

Überblick

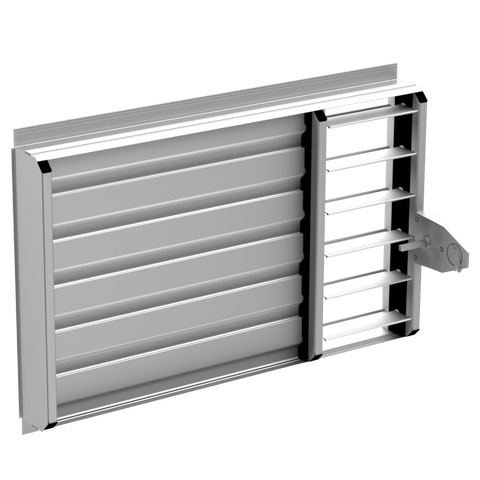

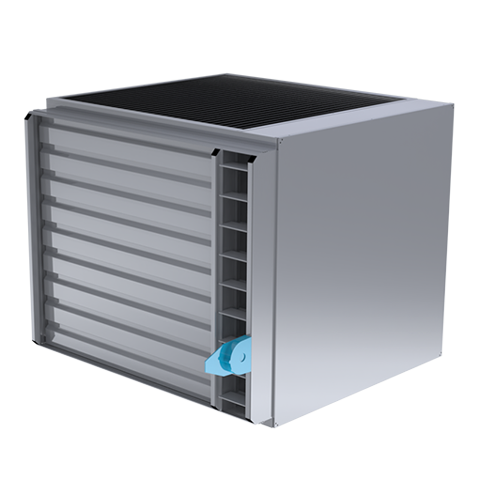

Die Klappe hat versteckte Räder zum besseren Schutz vor Schmutz und mechanischen Beschädigungen. Standardmäßig ist die Antriebswelle am Ende des Mittelflügels auf der Bypass-Seite oder durch eine gerade Anzahl von Flügeln am oberen Flügel neben der Mitte angeordnet. Der Dämpfer kann auf Anfrage mit einer nach innen gedrehten Antriebswelle geliefert werden.

Optional kann der Dämpfer lackiert geliefert werden, was bei Wärmetauschern mit lackiertem Rahmen Standard ist. Wir empfehlen auch lackierte Klappen für die Installation in Bereichen mit stark verschmutzter Luft.

Ein spezieller Inside-Bypass-Dämpfer ist ebenfalls erhältlich.

Dichtheitsklassifizierung 2.

Technische Daten



Rahmenhöhe
  • 125 mm
Flügelbreite / Teilung
  • 100 mm
Wellenquadrat
  • 12 x 12 mm
  • 50 – 200 mm lang

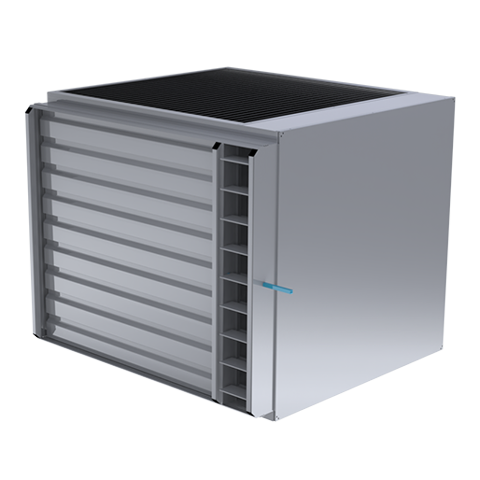

Welle rund
  • Ø 12 mm
  • 120 mm lang
Maximale Dämpferbreite
  • 2500 mm inkl. Bypass
Maximale Dämpfereinheitsfläche
  •  4 m2  (einschließlich Bypass)
Maximale Flügellänge
  • 1400 mm
Material
  • Profile und Dämpferflügel aus Aluminium
  • Antriebsräder aus PP-Kunststoff mit Glasfaser
Unterlagen
Technische Dokumentation
  • Produktdatenblatt

    EN
Konformität
  • Hygienisch

    EN
