Raumlufttechnische Anlagen

Wärmerückgewinnung

Raumlufttechnische Anlagen spielen eine Schlüsselrolle für die Aufrechterhaltung einer gesunden und komfortablen Raumluftqualität (IAQ) in fast allen Gebäuden. Das Herzstück des Systems besteht aus einem Lüftungsgerät mit einem Wärmetauscher.

Ventilation Guideline - Improving Indoor Air Quality
studenten
Hocheffiziente Produkte
Hocheffiziente Produkte

Zertifizierte Leistungsdaten für maximale Wärmerückgewinnung mit einer schnellen Amortisationszeit.

Technisches Wissen
Technisches Wissen

Wir haben ein hohes technisches Wissen und kundenspezifische Lösungen für Ihre individuelle Anwendungen.

Globale Präsenz
Globale Präsenz

Mit Produktionsstätten in Europa, USA und China sind wir immer in Ihrer Nähe.

Hocheffiziente Produkte
Hocheffiziente Produkte

Zertifizierte Leistungsdaten für maximale Wärmerückgewinnung mit einer schnellen Amortisationszeit.

Technisches Wissen
Technisches Wissen

Wir haben ein hohes technisches Wissen und kundenspezifische Lösungen für Ihre individuelle Anwendungen.

Globale Präsenz
Globale Präsenz

Mit Produktionsstätten in Europa, USA und China sind wir immer in Ihrer Nähe.

Energierückgewinnung

Die Raumluftqualität wird von vielen Faktoren beeinflusst, z.B. durch Heiz- oder Kühlbedarf, Klimazone, Luftfeuchtigkeit und Schadstoffe, je nach örtlicher Situation. Luft, welche mit Staub, Pollen oder anderen Schadstoffen belastet ist, kann zu gesundheitliche Problemen, wie z. B. Atembeschwerden führen. Ein schlechtes Raumklima kann weiterhin auch zu Gebäudeschäden führen. Die Raumluftqualität ist für Wohngebäude ebenso wichtig wie für Gewerbebauten wie Einkaufszentren, Schulen und Büros.

Lüftungsanlagen spielen eine Schlüsselrolle bei der Aufrechterhaltung einer gesunden und angenehmen Innenraumluftqualität (IAQ) in allen Gebäuden. Die Herausforderung besteht darin, die geforderte IAQ mit möglichst wenig Energieaufwand zu erreichen. Das bedeutet, dass der Druckverlust niedrig (geringere Ventilatorleistung) und der thermische/feuchte Wirkungsgrad hoch sein sollte (geringerer Energieverbrauch für Heizung/Kühlung und Feuchtebedarf). Der Kern eines Lüftungssystems ist das Lüftungsgerät (RLT). Ein RLT-Gerät enthält Ventilatoren in jeder Luftrichtung, um diese durch das Gerät zu bewegen. Filter auf beiden Seiten entfernen Staub, Pollen usw. und schützen die Komponenten. Ebenfalls enthalten ist eine Wärmerückgewinnung, um die bestmöglichste Wärme/Feuchtigkeit zurückzugewinnen und gleichzeitig eine Verunreinigung des sauberen Luftstroms zu vermeiden.

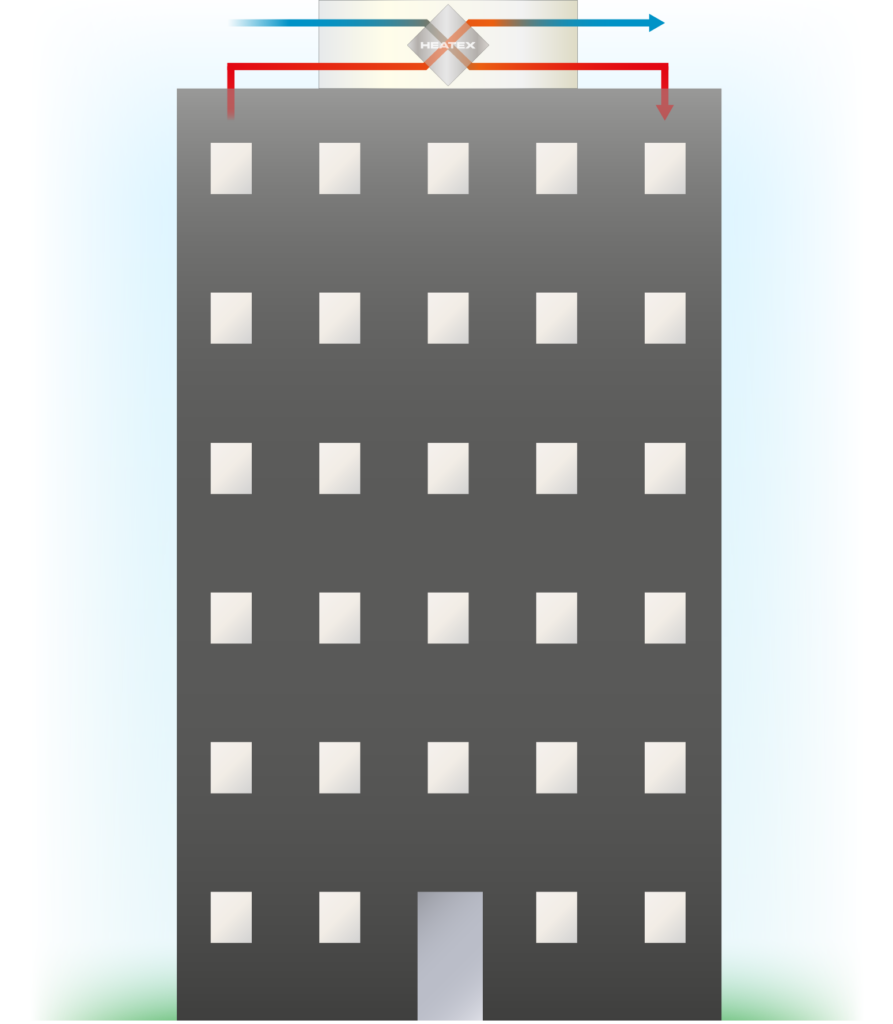

Je nach Region besteht der Hauptzweck des Wärmetauschers in der Erwärmung oder der Kühlung (als auch des Feuchteaustauschs bei regenerativen Systemen), bevor diese in das Gebäude gelangt. Der Einsatz eines Luft-Luft-Wärmetauschers ist eine hervorragende Möglichkeit die Energie zurück zu gewinnen, welche normalerweise ungenutzt an die Umwelt abgegeben wird.

Ein Luft-Luft-Wärmetauscher nutzt den Temperatur-/Feuchteunterschied zwischen Zu- und Abluft, um den Gesamtwirkungsgrad des Systems zu erhöhen und sowohl die überschüssige Energie zurückzugewinnen und somit Resourcen schont.

Es gibt zwei Arten von Luft-Luft-Wärmetauschern, regenerative Rotationswärmetauscher und rekuperative Plattenwärmetauscher. Welches Prinzip der Wärmeübertragung ausgewählt wird, hängt von einer Reihe von Parametern ab. Beide Wärmeübertrager sind aus Aluminium gefertigt, welches hervorragende Eigenschaften wie effiziente Wärmeübertragung und eine außergewöhnlich lange Lebensdauer aufweist. Heatex bietet für jedes Produkt zahlreiche Designvarianten und Optionen, die eine optimale Eignung und Leistung jedes RLT-Gerätes ermöglichen.

Empfohlene Produkte und Optionen
plattenwärmetauscher
Heatex Model H2

Plattenwärmetauscher ermöglichen den Wärmeübertrag zwischen zwei Luftströmen. Durch das Herstellungsprinzip haben Plattenwärmetauscher weniger Leckage als Rotationswärmetauscher.

Typische Optionen in Lüftungsanwendungen für Kreuzstromwärmetauscher sind:

  • Klappen
  • Bypass
  • Unterschiedliche Profile für kundenspezifische Anwendung
  • Luftleckagetest und Prüfbericht
  • Zweistufige Konfiguration für höchsten Wirkungsgrad

Je nach Umgebungsfaktoren vielleicht auch:

  • Silikondichtung für höhere Temperaturen
  • Epoxy-beschichtete Platten für höhere Korrosionsbeständigkeit
  • Lackierter Rahmen für höhere Korrosionsbeständigkeit
  • Geschlossene Schnittkanten für geringere Leckage

Für Lufttechnische Anlagen empfehlen wir in der Regel Heatex Model H2 aber vergleichen Sie bitte alle unsere Kreuzstromwärmetauscher.

rotationswärmetauscher
Heatex Model E

Rotationswärmetauscher ermöglichen zusätzlich zur Wärme- die Möglichkeit der Feuchteübertragung und bieten in der Regel einen etwas höheren Wirkungsgrad als Plattenwärmetauscher.

Typische Optionen für gewerbliche Lüftungsanwendungen für Rotationswärmetauscher sind:

  • Verschiedene Materialien zur Feuchteübertragung (Molecular Sieve (3Å) und Silica Gel
  • Liegende Installation
  • Spezielle Abdichtung für minimalen Leckage
  • Powerbelt-Riemen für hohe Zuverlässigkeit, einfache Wartung und Einstellung
  • Verschiedene Motoroptionen. Konstant- oder Schrittmotor.
  • Spülkammer zur Reduzierung von Kreuzkontaminationen
  • Epoxy-beschichtete Speichermasse, lackierter Rahmen, Edelstahlwelle und korrosionsgeschützen Kugellagern für den höchsten Korrosionsschutz.

Für Lufttechnische Anlagen empfehlen wir in der Regel Heatex Model E, Vergleichen Sie bitte alle unsere Rotationswärmetauscher.

Referenzen/ Anwendungsbeispiele
9-11-Memorial New York
9/11-Memorial New York

Das 9/11-Memorial in New York verwendet Heatex-Kreuzstromwärmetauscher zur Energierückgewinnung.

Lotte Tower Seoul
Lotte World Tower

Der Lotte World Tower nutzt Heatex-Rotationswärmetauscher zur Lüftung.

WARUM HEATEX?

Heatex besitzt weltweit mehrere Zertifizierungen für Produkt- und Betriebsqualität. Unsere Produkte sind praxiserprobt und so konzipiert, dass sie alle relevanten Bauvorschriften und Vorschriften erfüllen.

Ein globales Netzwerk von Vertretern unterstützt unsere Kunden vor Ort bei der Lieferung, dem Support und den dazugehörigen Dienstleistungen unserer Produkte.

Kontaktieren Sie uns für weitere Informationen und Beratung.
