Kreuzstromwärmetauscher
Heatex-Kreuzstromwärmetauscher werden kontinuierlich weiterentwickelt, um den Anforderungen jeder spezifischen Anwendung gerecht zu werden und die Energierückgewinnung zu maximieren.
Heatex Product Catalog
Hohe Effizienz
Bis zu 90 % Temperaturwirkungsgrad
Einfache Wartung
Das Design ermöglicht eine schnelle und gründliche Reinigung und Wartung.
Langlebigkeit
Keine beweglichen Teile und starke Wärmeübertragungsplatten garantieren eine lange Lebensdauer.
Hohe Effizienz
Bis zu 90 % Temperaturwirkungsgrad
Einfache Wartung
Das Design ermöglicht eine schnelle und gründliche Reinigung und Wartung.
Langlebigkeit
Keine beweglichen Teile und starke Wärmeübertragungsplatten garantieren eine lange Lebensdauer.
EIGENSCHAFTEN
Alle Heatex-Kreuzstromwärmetauscher haben die folgenden Eigenschaften gemeinsam:
- Die Plattengeometrie von Heatex erhöht die Turbulenzen und die Wärmeübertragung bei geringem Druckverlust.
- Doppeltes Dichtungskonzept zur Vermeidung von Leckagen und Kontaminationen, das heißt mechanische Falzung sowie Verklebung.
- Eckprofile aus extrudiertem Aluminium (Edelstahl ist optional).
- Endplatten mit flachen oder gefalteten Kanten für alle Einbausituationen.
MODELL WÄHLEN
Jedes Modell hat je nach Anwendung einen klaren Vorteil.
| Model | H2 | H | P | Z |
| Beschreibung | Hervorragende Effizienz für gewerbliche Lüftung und Hochleistungskühlung. | Besonders geringer Druckabfall für einfache Lüftungs-, Industrie- und Kühlanwendungen. | Zusätzliche Differenzdruckfestigkeit für industrielle Lüftungsanwendungen. | Außergewöhnliche Haltbarkeit und Korrosionsbeständigkeit für sehr anspruchsvolle Anwendungen |
| Wirkungsgrad | Sehr Hoch | Hoch | Hoch | Hoch |
| Menge Luftstrom | Standard | Hoch | Hoch | Standard |
| Plattenmaterial | Aluminum/ Epoxy | Aluminum/ Epoxy | Aluminum/ Epoxy | Edelstahl 1.4404 |
| Kombinierte Modulgröße | 500 – 3000 mm (19.69″ – 118.1″) |
200 – 3000 mm (7.87″ – 118.1″) |
600 – 3000 mm (7.87″ – 118.1″) |
600 und 1200 mm (23.62″ and 47.24″) |
| Max. Differenzdruck | 3000 Pa 12.04 „WC |
1800 Pa 7.23 „WC |
3800 Pa 12.26 „WC |
4000 Pa 16.06 „WC |
OPTIONEN
Neben der Möglichkeit, jeden Wärmetauscher hinsichtlich Größe und Leistungsanforderungen auf vielfältige Weise zu konfigurieren, bieten wir eine breite Palette an Optionen für verschiedene Anwendungen.

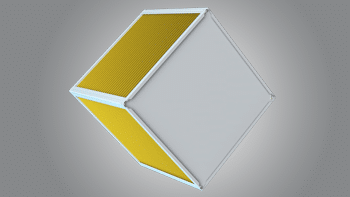

Korrosionsschutz

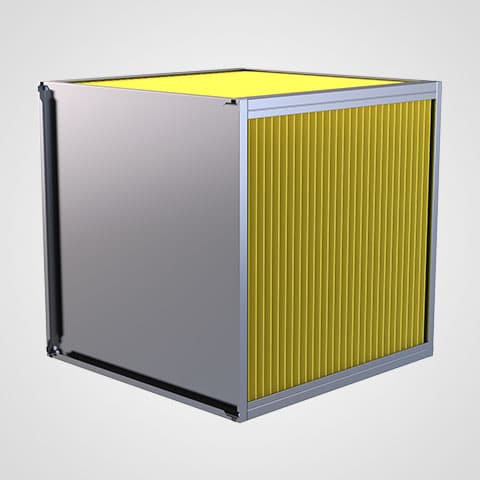

Für einen verbesserten Korrosionsschutz bei anspruchsvollen Anwendungen, beispielsweise in Küstengebieten, empfehlen wir den Einsatz epoxidbeschichteter Platten sowie eines korrosionsgeschützten Rahmens.
Klappen
Klappen sind nützlich, um den Wärmetauscher zu schützen, falls sich der Wärmetauscher dem Gefrierpunkt nähert. Heatex-Klappen eignen sich für geschlossene/offene Bypass-Wärmetauscherabschnitte, die an einen Kreuzstrom-Plattenwärmetauscher angeschlossen sind.
Zusätzliche Dichtheit
Heatex bietet ein Verfahren zum Füllen aller Plattenspalten mit einem speziellen Polymer für Wasserdichtigkeit und eine noch höhere Luftdichtheit an. Dadurch entsteht ein äußerst dichter Wärmetauscher, der für Anwendungen mit hoher Luftfeuchtigkeit oder direkter Wassereinwirkung geeignet ist.

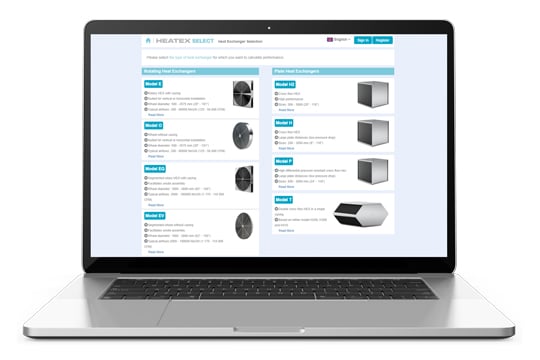

MIT HEATEX SELECT BERECHNEN
Heatex Select ermöglicht genaue Berechnungen der Leistung unserer Produkte unter verschiedenen Bedingungen. Wählen Sie Ihr bevorzugtes Kreuzstromwärmetauscher-Modell und konfigurieren Sie es nach Ihren Bedürfnissen.
Mit Heatex Select berechnen
Anwendungen
Kreuzstromwärmetauscher sind sehr vielseitig und in den unterschiedlichsten Anwendungsbereichen einsetzbar. Dies sind nur einige Beispiele.
WIE FUNKTIONIERT EIN KREUZSTROM-WÄRMETAUSCHER?
Ein Kreuzstrom-Plattenwärmetauscher funktioniert nach einem recht einfachen Prozess. In einem Kreuzstromwärmetauscher strömen die kalte und die warme Luft senkrecht zueinander. Zwei benachbarte Aluminiumplatten bilden Kanäle, durch die die Luft strömen kann. Die Zuluft strömt auf der einen Seite der Platte und die Abluft auf der anderen. Die Wärme der Abluft wird durch die Platte von der wärmeren Luft auf die kältere Luft übertragen.
Ein sehr wichtiger Parameter für die Leistung eines Plattenwärmetauschers ist der jeweilige Plattenabstand. Ein enger Kanal führt zu einem hohen Druckverlust, aber auch zu einem hohen Wirkungsgrad. Letzteres bedeutet, dass mehr Wärme auf die kalte Seite übertragen wird. Ein größerer Plattenabstand ist besser, wenn ein geringerer Druckabfall erforderlich ist. Der Nachteil ist eine geringere Effizienz.
In vielen Fällen ist die Abluft mit Feuchtigkeit und/oder Schadstoffen verunreinigt, durch Heatex Plattenwärmetauscher vermischen sich die Luftströme nicht und die Zuluft bleibt frisch und sauber.
