Heatex-Gegenstromwärmetauscher vereinen ein schlankes, effizientes Gegenstromdesign mit flexiblen Luftstromkonfigurationen für anspruchsvolle Lüftungsanwendungen.
Gegenstromwärmetauscher ermöglichen einen Wärmerückgewinnungsgrad von bis zu 90 % – selbst bei trockener Luft.
Verschiedene Luftstromvarianten ermöglichen eine optimale Anpassung an unterschiedliche Anwendungen und Einbausituationen.
Die kompakte Bauweise ermöglicht den Einsatz auch bei begrenztem Platzangebot.
Gegenstromwärmetauscher ermöglichen einen Wärmerückgewinnungsgrad von bis zu 90 % – selbst bei trockener Luft.
Verschiedene Luftstromvarianten ermöglichen eine optimale Anpassung an unterschiedliche Anwendungen und Einbausituationen.
Die kompakte Bauweise ermöglicht den Einsatz auch bei begrenztem Platzangebot.
Gegenstromwärmetauscher bieten eine besonders effektive Lösung zur Wärmeübertragung, da sie selbst geringe Temperaturdifferenzen optimal nutzen. Durch ihre robuste Konstruktion und hohe thermische Leistung eignen sie sich ideal für elektronische Kühlung, anspruchsvolle Umgebungen und energieeffiziente Wärmerückgewinnung.

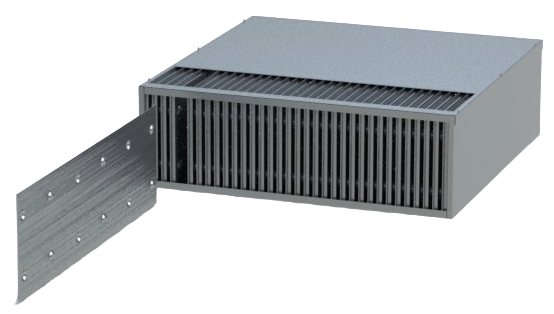

Heatex Modell M ist ein leichter Gegenstrom-Wärmetauscher, der speziell für Wärmemanagementanwendungen wie die Gehäusekühlung entwickelt wurde.
| Plattengrößen |
|
| Breite/ Länge | 100 – 600 mm |
| Plattematerial |
|
| Gehäuse Material | Aluzink |
| Luftstromkonfigurationen |
|
| Max. Differenzdruck | 700 Pa |
Neben der Möglichkeit, jeden Wärmetauscher hinsichtlich Größe und Leistungsanforderungen auf vielfältige Weise zu konfigurieren, bieten wir eine breite Palette an Optionen für verschiedene Anwendungen.
Für einen verbesserten Korrosionsschutz bei anspruchsvollen Anwendungen, beispielsweise in Küstenumgebungen, sind alle Heatex-Wärmetauscher mit epoxidbeschichteten Platten erhältlich.
Modell M wird gemäß den Kundenanforderungen mit einer Doppel‑L‑Strömung, einer Doppel‑U‑Strömung oder einer L+U‑Strömungskonfiguration gebaut.
Für das Modell M bietet Heatex maßgeschneiderte Integrationslösungen, die eine einfache Installation, kurze Lieferzeiten und eine optimale Anpassung an bestehende Systeme ermöglichen. Jeder Gegenstromwärmetauscher wird nach Kundenspezifikation gefertigt, für maximale Effizienz und nahtlose Integration.
Kontaktieren Sie Uns
Ein Gegenstrom‑Wärmetauscher funktioniert, indem er Wärme zwischen zwei Luftströmen zurückgewinnt – meist Zuluft und Abluft –, die entgegengesetzt strömen und auf derselben Wärmeübertragungsfläche treffen.
Dabei gibt die warme Abluft ihre Wärme über dünne Platten an die kältere einströmende Zuluft ab, ohne dass sich die Luftströme vermischen.
Durch die gegenläufige Strömung wird über die gesamte Länge des Wärmetauschers ein konstanter Temperaturunterschied aufrechterhalten.
Ein Gegenstromwärmetauscher maximiert die thermische Leistung, indem er zwei Luftströme entlang desselben verlängerten Strömungswegs in entgegengesetzte Richtungen führt. Diese Gegenstromanordnung sorgt dafür, dass warme und kalte Luft über die gesamte Länge des Wärmetauschers in Kontakt bleiben und ein starkes, kontinuierliches Temperaturgefälle entsteht. Das Ergebnis ist eine herausragende Wärmerückgewinnung, wodurch Gegenstromwärmetauscher zur bevorzugten Wahl für hocheffiziente Lüftungs- und Kühlsysteme werden.
Im Gegensatz zu einem Kreuzstromwärmetauscher, bei dem sich die Luftströme in einem 90‑Grad‑Winkel kreuzen, bleiben die Luftströme im Gegenstromdesign ausgerichtet, bewegen sich jedoch entgegengesetzt zueinander. Diese strömungstechnische Ausrichtung erhöht die Wärmeübertragungsleistung erheblich, erfordert jedoch eine höhere Einbautiefe und kann aufgrund der längeren Kanäle zu einem höheren Druckverlust führen.
Für Anwendungen, bei denen maximale Energieeinsparung, niedrige Betriebskosten und eine hervorragende Temperaturannäherung entscheidend sind, bietet die Gegenstrom-Luftführung eine deutlich höhere Leistung als jede Kreuzstrom-Luftführung.
Ja, unser Gegenstromwärmetauscher lässt sich an die jeweilige Anwendung anpassen. Als Hersteller entwickeln wir kundenspezifische Lösungen, die genau auf die thermischen Anforderungen, Umgebungsbedingungen und strukturellen Spezifikationen unserer Kunden abgestimmt sind. Wir bieten unter anderem Anpassungen in folgenden Bereichen an:
Dank dieser Flexibilität stellen wir sicher, dass jeder Wärmetauscher sowohl technisch als auch wirtschaftlich optimal für seine spezifische Anwendung konfiguriert ist.
